Источник питания 5 В от одной батарейки AAA

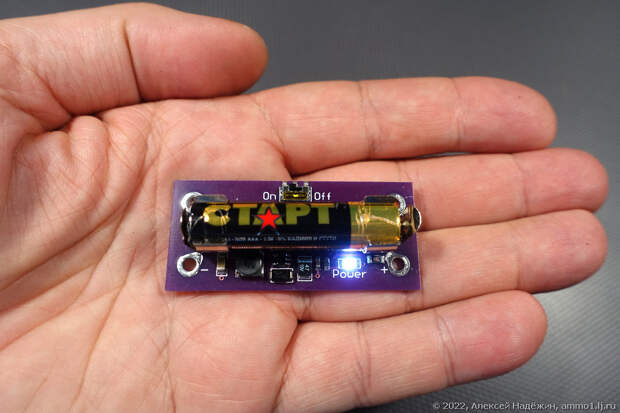

Нашёл на Али модуль питания устройств на Arduino от одной батарейки AAA. Изучил и протестировал. Всё оказалось не так хорошо, как хотелось бы.


Модуль стоит 84 рубля, доставка с отслеживанием добавляет ещё 70 рублей, итого около 150 рублей при покупке одного такого модуля.

Продавец заявляет выходной ток до 200 мА.

Проверим.

Я исследовал модуль с помощью электронной нагрузки EBD-USB.

Результаты при разной нагрузке получились следующие (первое число - ток в мА, второе - напряжение на выходе, В):

00 - 5.03
10 - 5.01
20 - 4.98
30 - 4.96
40 - 4.95
50 - 4.92
60 - 4.89
70 - 4.85
80 - 4.45
90 - 4.03
100 - 3.31
110 - 0.89

При токе больше 80 мА выходное напряжение резко снижается, при токах более 110 мА выходное напряжение падает ниже 1 вольта.

Оптимальный ток для этого модуля - до 50 мА, максимальный - 70 мА.

Без нагрузки модуль потребляет от батарейки 11.5 мА.

При токе нагрузки 21.5 мА (105 мВт) модуль потребляет 136 мА (179 мВт), КПД 59%.
При токе нагрузки 51 мА (251 мВт) модуль потребляет 277 мА (366 мВт), КПД 69%.
При токе нагрузки 71.3 мА (344 мВт) модуль потребляет 510 мА (658 мВт), КПД 52%.

Замечу, что 510 мА довольно серьёзная нагрузка для батарейки AAA. Щелочная (Alkaline) батарейка при таком токе сможет дать около 700 мВт/ч, то есть при нагрузке 70 мА батарейки хватит на час работы.

При токе нагрузки 50 мА батарейки хватит приблизительно на 2-2.5 часа работы.

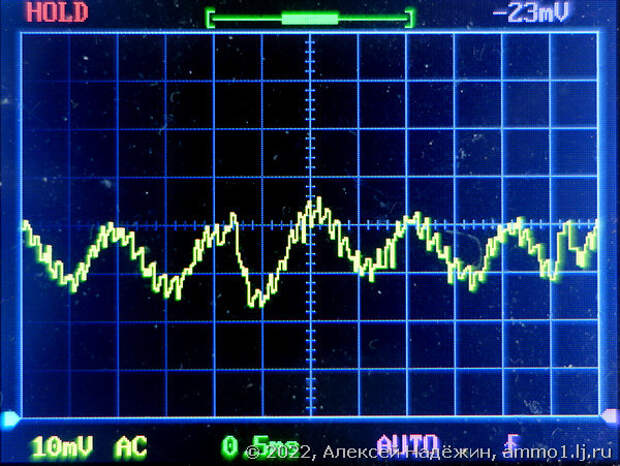

При токе нагрузки 50 мА напряжение пульсации не превышает 20 мВ.

При токе нагрузки 70 мА напряжение пульсации вырастает до 40 мВ.

Тока, выдаваемого модулем, хватит для питания совсем простых конструкций на Arduino: плата Arduino Nano потребляет при обычной работе около 30 мА, если добавить OLED-экран и какой-нибудь датчик будет около 50 мА. Устройство на плате NodeMCU с TFT-экраном 1.8", для которого этот модуль и покупался, потребляет 70 мА при выключенном WiFi. Если и будет работать, то на пределе возможностей. Если же использовать Wi-Fi, этого модуля уже точно не хватит.

© 2022, Алексей Надёжин
