Наконец-то мне удалось проверить, какие токи выдерживает силовой кабель, сечением "полтора квадрата".
Это очень важное знание для понимания, где допустимо использовать такой кабель и какими автоматами его нужно защищать.
У меня в квартире ко всем розеткам проложены кабели 1.5 мм², защищённые автоматом 16А, и мне всегда хотелось понять, насколько это допустимо.
Почти все электрики придерживаются правила "кабель 1.5 мм² годится только на свет, а для розеток нужно прокладывать 2.5 мм²".
Продвинутые электрики утверждают, что кабель 1.5 мм² необходимо защищать автоматами 10А, а кабель 2.5 мм² автоматами 16А, аргументируя это тем, что любой автоматический выключатель с характеристикой "С" выдерживает ток в 1.45 раза выше номинального до часа.
Ещё ходит байка, что 2.5 мм² на розетки начали прокладывать тогда, когда весь кабель был "поддельный", сделанный по ТУ, и его реальное сечение было существенно меньше номинального.
Уверен, что никто из этих электриков никогда не проверял реальные характеристики кабеля и не может чётко сказать, что будет с кабелем 1.5 мм², если в течение часа по нему будет идти ток 24А. А я это проверил.
Электрики исходят из цифр, приведённых в ГОСТ в ПУЭ.
ГОСТ 31996-2012 "Кабели силовые с пластмассовой изоляцией..." содержит таблицу 19 "Допустимые токовые нагрузки кабелей с медными жилами с изоляцией из поливинилхлоридных пластикатов и полимерных композиций, не содержащих галогенов".
Согласно этой таблице, допустимый ток для кабеля ВВГ 3x1.5 при прокладке на воздухе составляет 21А.
В ПУЭ 7 (Правила устройства электроустановок. Издание 7) есть таблица 1.3.4 "Допустимый длительный ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с медными жилами".
Кабель ВВГ 3x1.5 правильно считать двухжильным, так как только по двум его жилам течёт ток в рабочем режиме. Согласно таблице, такой кабель выдерживает 23А при открытой прокладке и 18А при прокладке в трубе.
Для проведения эксперимента я подключил через пятиметровый отрезок кабеля ВВГ 3x1.5 ГОСТ Альфакабель (https://ammo1.livejournal.com/1148518.html) шесть тепловентиляторов, каждый из которых обеспечивал нагрузку 4 или 8 ампер.
Греем улицу. :)
Для контроля и измерения тока использовался измеритель мощности Atorch AT3010.
Петля кабеля была пропущена через отрезок гофротрубы.
На кабеле были закреплены три термопары (одна на оболочке кабеля, вторая непосредственно на жиле, третья в трубе между двух кабелей), подключенные к термометрам GM1312 и TM-902C.
Сначала я нагрузил кабель током 16А.
Через 30 минут температура стабилизировалась: на поверхности оболочки кабеля 34°, на жиле 33°, в гофротрубе с двумя участками кабеля под нагрузкой 42°.
Второй эксперимент - 24А. Это ток, который может проходить по кабелю до отключения автомата 16А (напомню, он может не отключаться час при превышении 1.45x, то есть до 23.2А).

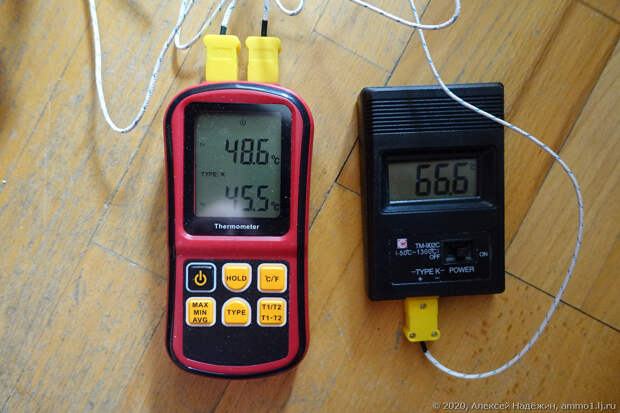

Через 5 минут температура в гофре достигла 60°, через 20 минут она стабилизировалась на уровне 67° и осталась такой же и через 30 минут. Температуры на кабеле, лежащем на воздухе составили 49° и 46°.
Третий эксперимент - 31.3А. Это ток, который точно не стоит пускать через кабель 1.5 мм². :)
Через три минуты в гофре было 64°, через 5 минут 80°, через 10 минут 97°, через 15 минут 104°, через 20 минут 105° и температура стабилизировалась, - через 30 минут были всё те же 105° в гофре, 82° на поверхности кабеля, лежащего на воздухе, 68° на жиле.
В таблице 18 того же ГОСТ 31996-2012 указаны допустимые температуры нагрева токопроводящих жил кабелей.
Длительно допустимой считается температура 70°, предельной - 160°.
Я для себя могу сделать выводы, что 16А это лёгкий режим для кабеля 1.5 мм², при котором он почти не нагревается. 24А тяжёлый, но вполне рабочий режим. 31А экстремальный режим, при котором с кабелем ничего плохого не происходит (он не плавится, не горит, но конечно не должен работать в таком режиме). Получается, что кабель 1.5 мм² вполне можно защищать автоматом 16А с характеристикой "C" (но лучше конечно "B", чтобы он отключался быстрее при повышенной нагрузке).
Насколько это было возможно, я снял эксперимент на видео.
Я лишь провёл эксперимент и не собираюсь спорить с электриками, ПУЭ и ГОСТом. Важные для меня выводы я из этого эксперимента сделал, а вы делайте выводы сами.
