Мой аккумулятор для косилки втрое дешевле оригинального, а ёмкость его вдвое больше. Провёл полевые испытания - скосил шесть соток высокой травы на одном заряде.
В прошлом году я купил на распродаже аккумуляторную косилку Makita DLM380Z за 3990 рублей (https://ammo1.livejournal.com/1069589.html). Сейчас такая косилка стоит 6990 рублей. Буква "Z" в названии модели означает отсутствие в комплекте аккумуляторов и зарядного устройства. DLM380PM2 с аккумуляторами 4 Ah и зарядкой продаётся за 19600 рублей.
В косилку ставится два стандартных 18-вольтовых аккумулятора для электроинструмента Makita серии BL18. Они выпускаются с ёмкостью от 1.5 до 6 Ah. Комплект из двух аккумуляторов 5 Ah и зарядки стоит 14300 рублей. Но я пошёл другим путём. :)

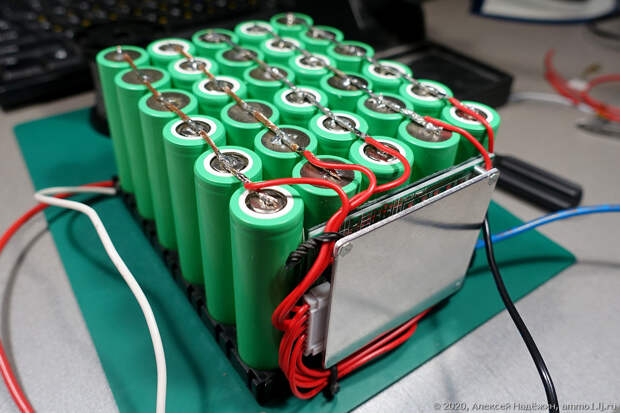

В моём аккумуляторе 30 элементов 18650 2.5 Ah по схеме 10S3P. Его общая ёмкость 277.5 Wh (36V 7.5Ah).
Я купил на Aliexpress 40 банок Liitokala INR1865025R (https://ammo1.livejournal.com/1083162.html), но только 30 из них были идеальными. Я открыл диспут и получил возврат за 10 аккумуляторов.
30 лучших аккумуляторов (напряжение после хранения не ниже 4.072 В, внутреннее сопротивление не выше 20 мОм) я использовал для сборки. Пришлось измерить параметры каждого аккумулятора, внести их в таблицу и выбрать для каждой из 10 ячеек три наиболее близких друг к другу по параметрам аккумуляторов.
Конечно правильнее было бы соединить аккумуляторы сваркой, но я для ускорения их спаял, использовав для лужения контактов паяльную кислоту (это было не лучшее решение, потом пришлось перепаивать десяток отвалившихся контактов). Для соединения я использовал многожильный провод 1.5 мм².

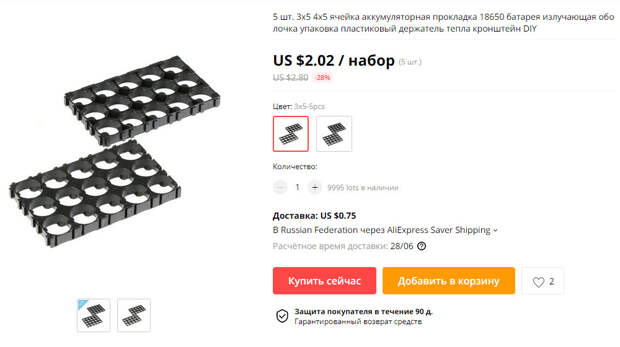

С одной стороны аккумуляторы вставлены в пластиковый держатель 6x5 (два соединённых 3x5).
Для защиты и управления зарядом используется 35-амперная плата BMS 10S.
Почему-то почти у всех продавцов приводится схема её подключения с несколькими ошибками. С трудом нашёл правильную схему.
В оригинальных аккумуляторах Makita установлены нормальнозамкнутые элементы термозащиты, подключённые между плюсом и третьим контактом. Конечно, такой защитой можно было и пренебречь, но я всё же купил термовыключатель на 60 градусов и установил его между аккумуляторами.
Для заряда аккумулятора можно было использовать зарядное устройство от моего электросамоката, но оно даёт лишь 1.7 A и аккумулятор заряжался бы больше 5 часов. Я купил 5-амперную зарядку, заряжающую мою батарею менее, чем за два часа. Штекер выбрал стандартный круглый 5.5x2.1 мм.
В этой зарядке стоит маленький и довольно шумный вентилятор, зато получается "звуковая индикация" - когда аккумулятор полностью заряжен, вентилятор отключается и сразу слышно, что процесс завершился.
Из моего аккумулятора выходят пять проводов: +, -, защита, два провода зарядки с гнездом 5.5x2.1 мм.

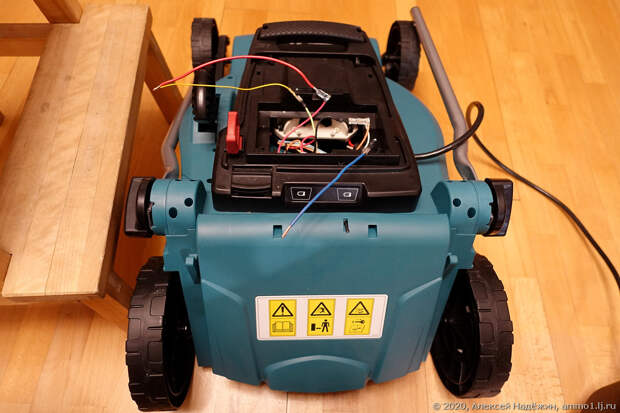

Я снял с косилки панель с разъёмами для штатных аккумуляторов (они подключаются плоскими "автомобильными" клеммами), соединил минус первого разъёма с плюсом второго и к этой точке подключил контакт защиты второго аккумулятора. Плюс первого, минус второго и защиту первого удлинил через такие же контакты, чтобы не потерять гарантию на косилку.
Вместо панели установил пластиковую вставку, на которую будет ставиться самодельный аккумулятор. Из лент-липучек сделал крепление, привинтив их саморезами, державшими панель с разъёмами штатных аккумуляторов.
Вот эти ленты.
Сверху и снизу батареи на всякий случай установлены прокладки из пористого упаковочного материала (чтобы точно ничего не замкнуло), батарея замотана пищевой плёнкой (так её можно быстро распаковать и запаковать обратно).
Для подключения трёх проводов используются 32-амперные соединители Wago 221. Заряжать аккумулятор можно и не снимая с косилки.
Отсек аккумуляторов плотно закрывается крышкой, так что трава внутрь не попадает.
Напряжение на полностью заряженной батарее составило 41.06 В. Её хватило на 49 минут непрерывной работы косилки в тяжёлых условиях (высокая трава, остановки каждые 1.5-2 минуты для опустошения контейнера). Может показаться, что 49 минут это мало. На самом деле это очень много - фактически это больше 2.5 часов работы и около 6 соток покоса с неровным рельефом и множеством препятствий.
Приблизительно за десять минут до окончания работы, начал мигать правый индикатор разряда батареи на косилке. В конце косилка остановилась и больше не запускалась (внутренняя защита не даёт двигателю включиться). Напряжение на батарее при этом было ровно 35 вольт.

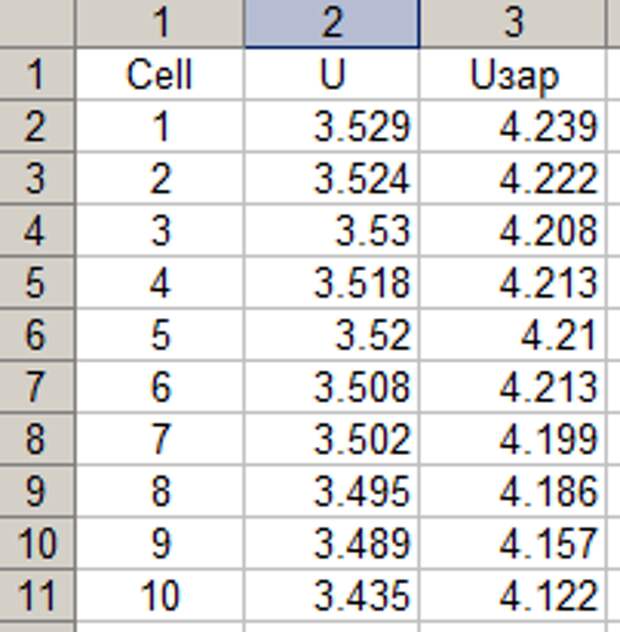

Я измерил напряжение на каждой ячейке из трёх аккумуляторов сразу после использования, а потом после заряда.
Не уверен, что BMS работает правильно: 4.238В на первой ячейке многовато. Но как проверить его работу не знаю.
Аккумуляторы рассчитаны на разряд до 2.5 В, поэтому при разряде до 3.5 В они дают меньше энергии, чем могли бы (впрочем, под нагрузкой напряжение наверняка существенно ниже).
Тем не менее, батарея работает и участок успешно покошен.
Батарея и зарядное устройство обошлись мне с учётом скидок и купонов в $75 (около 5000 рублей, когда платил). Это втрое дешевле оригинального комплекта из двух аккумуляторов Makita и зарядного устройства, а ёмкость моего аккумулятора почти вдвое больше.
Сейчас все детали стоят около $93 (на сегодня ~6800 рублей), что всё равно вдвое дешевле оригинального аккумулятора и ЗУ.
