Удлинители Duwi из Ашана

В магазинах Ашан и Леруа Мерлен продаётся множество удлинителей бренда Duwi.
Я купил и протестировал пять моделей.


Бренд Duwi принадлежит российской компании Пан Электрик. Наверняка вы сталкивались со вторым их брендом REV, под которым производятся дешёвые светодиодные лампочки, продающиеяся в том же Ашане.

Первые три удлинителя, купленные в Ашане, имеют сходный дизайн и рассчитаны на нагрузку до 2200 Вт. Оставшиеся два удлинителя, купленные в Леруа Мерлен, рассчитаны на нагрузку до 3680 Вт.

Все удлинители имеют вилку и розетки с заземлением (некоторые с защитными шторками, некоторые без), у вилки первых четырёх удлинителей есть удобная ручка. В комплекте быстросъёмное крепление на стену.

Начнём с первых трёх удлинителей, рассчитанных на нагрузку до 2200 Вт.

Удлинитель 3 розетки, 5 метров (214 руб).

Удлинитель 4 розетки, 3 метра с выключателем (335 руб).

Сетевой фильтр 5 розеток, 5 метров (555 руб).

Для проверки работы а режиме максимальной нагрузки через удлинители был пропущен ток 10 А.

Через 10 минут провода удлинителей сильно нагрелись. Температура смотанного удлинителя достигла 95°.

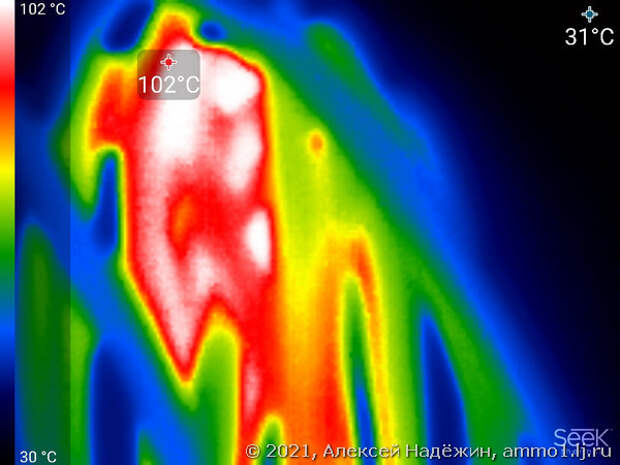

В одной точке температура превысила 102°. Появился запах перегретого пластика.

Температура отдельно лежащего кабеля составила 55°.

Существенный нагрев вилки и блока розеток не зафиксирован.

Удлинители с трудом справляются с указанной максимальной нагрузкой при условии, что кабель полностью расправлен. Кабель при этом работает на пределе своих возможностей. По-хорошему не стоит использовать эти удлинители при токе нагрузки более 6A (мощность 1380 Вт).

На кабелях удлинителей есть надписи «3G 0.75mm²», медный кабель с таким сечением при токе 10A так бы не нагрелся. Придётся резать и измерять!

Провода состоят из 22-23 проволок, каждая из которых имеет диаметр 0.18-0.19 мм (общее сечение 0.56-0.65 мм²).

Сопротивление жил в отрезке 4 м 53 см провода составило:

Коричневый провод: 275 мОм (60,7 Ом/км). Такое сопротивление соответствует сечению медной жилы 0.29 мм².

Синий провод: 302 мОм (66,7 Ом/км). Такое сопротивление соответствует сечению медной жилы 0.26 мм².

Жёлто-зелёный провод: 243 мОм (53.6 Ом/км). Такое сопротивление соответствует сечению медной жилы 0.32 мм².

Несоответствие измеренного и расчётного сечения говорит о том, что жилы провода изготовлены не из меди. Это подтверждается при нагреве – цвет жил меняется с медного на серый.

Корпуса блоков розеток скреплены винтами с нестандартной трёхгранной головкой. Провод зафиксирован в блоке розеток планкой с двумя саморезами. Муфта, защищающая провод от излома, отсутствует.

Корпус блока розеток хорошо горит.

Контактные планки изготовлены из металла толщиной 0.4 мм. Основа металла планок – сталь (металл магнитится).

Провода к планкам припаяны, качество пайки высокое.

После нескольких подключений вилки один из контактов заземления смялся.

У удлинителей с выключателем нажимная кнопка разрывает только один провод и имеет встроенный индикатор синего цвета. Светодиод расположен не по центру.

Конструкция блока розеток удлинителя с кнопкой.

Часть проводов припаяна, часть приварена.

Третий удлинитель назывется сетевым фильтром. В нём установлена плата с варистором 14D471K (470 В) и конденсатором 0.1 мкФ 275 В.

Качество пайки у этой модели гораздо хуже, чем у двух предыдущих.

Впрочем, это может быть "лотерея" - некоторые экземпляры спаяны и сварены хорошо, а некоторые вот так.

В удлинителях и фильтре, рассчитаных на 2200 Вт, использован провод с жилами из неизвестного сплава (впрочем, медь никто и не обещал);
Физическое сечение жил около 0.6 мм², по свойствам провода они соответствуют медным с сечением около 0.3 мм²;
Корпуса блоков розеток изготовлены из горючего пластика;
Контактные планки изготовлены из стали;
Удлинители и фильтр с трудом справляются с нагрузкой 10А (2200 Вт). Провода перегреваются, особенно если они не расправлены;
Кнопка-выключатель разрывает только один провод;
Индикаторный светодиод синего цвета расположен не по центру, что выглядит неряшливо;
В сетевом фильтре присутствуют только варистор и конденсатор. Термопредохранителя нет;
Качество пайки различается у разных экземпляров.

Я не утверждаю, что такие удлинители опасны и их нельзя использовать. Для небольшой нагрузки (до 6A, до 1380 Вт) вполне можно, но лучше под надзором и не оставлять такие удлинители постоянно включёнными в сеть. Два удлинителя, рассчитанные на 3680 Вт, оказались гораздо лучше. Забегая вперёд, скажу, что у них медные жилы с честным сечением и они без проблем выдерживают заявленную нагрузку. О них расскажу в ближайшее время.
